Какво е ASTM A688 U BEND TUBE от неръждаема стомана за нагревател за захранване?

Какво е ASTM A688/A688M?
ASTM A688/A688M е стандартна спецификация за U - тръби от неръждаема стомана, използвани в нагреватели за подаване на вода, покриващи както безшевни, така и заварени тръби от неръждаема стомана със специфични размери и изискват тестване на устойчивост на корозия. Тези тръби се използват в различни промишлени приложения, включително електроцентрали и химически централи, поради високата температурна устойчивост на неръждаема стомана - и издръжливост.



Основни аспекти на ASTM A688 U - огъване на тръбите:
Стандартна спецификация: ASTM A688/A688M покрива безпроблемни и заварени аустенитни тръби за захранване от неръждаема стомана.
Приложение: Основното приложение е в тръбни нагреватели за захранваща вода, където U - формата на огъване улеснява лесното изтегляне и почистването на снопчетата на тръбите.
Типове тръби: Включени са както безшевни, така и заварени тръби, с високо - качествено заваряване на TIG, често използвани за заварени тръби, за да се гарантира целостта.
Размери: Спецификацията обхваща външни диаметри от 5/8 до 1 инч (15,9 до 25,4 мм) и дебелина на стената от 0,028 инча (0,7 мм) или повече.
Свойства: тръбата е избрана за високата си температурна съпротивление -, устойчивост на корозия и издръжливост, което я прави подходящ за висока - температура, корозивна среда.
Тестване: Неразрушително тестване, като електрически тестове, и проверки за устойчивост на корозия се извършват, за да се гарантира качеството.
Завършване: Тръбите могат да бъдат доставени в различни облицовки, включително отгряване, мариноване или ярко отгряване, в зависимост от изискванията.



Щракнете, за да получите безплатна проба

ASTM A688 U Спецификация на тръбата от неръждаема стомана

Топлинна обработкасе прилага към U - зона на огъване плюс приблизително 6 инча. [150 mm] от всеки крак отвъд допирателната точка на U - след огъване, ако е посочено.

Права дължина: max 30000 mm

Дължина на крака: 12000 мм, точки на договор на завоя до края на краката

Радиус на огъване: max 1500 mm

Метод на производство: Студена рисунка, студено работи

Права дължинаравна на 2 x дължина на крака + 3.1416 x r



ASTM A688 Химичен състав от неръждаема стомана

Elem - ent	Оценка	TP304	TP304L	TP304LN	TP316	TP316L	Tp316ln	TP XM-29	TP 304n	TP 316N
%	UNS	S30400	S30403	S30453	S31600	S31603	S31653	S24000	S30451	S31651
C, макс		0.08	0.035	0.035	0.08	0.035	0.035	0.060	0.08	0.08
Mn, Max		2.00	2.00	2.00	2.00	2.00	2.00	11.50-14.50	2.00	2.00
PH, макс		0.040	0.040	0.040	0.040	0.040	0.040	0.060	0.040	0.040
S, Max		0.030	0.030	0.030	0.030	0.030	0.030	0.030	0.030	0.030
Si ,, макс		0.75	0.75	0.75	0.75	0.75	0.75	1.00	0.75	0.75
Ni		8.00-11.00	8.00-13.00	8.00-13.00	10.00-14.00	10.00-15.00	10.00-15.00	2.25-3.75	8.00-1.00	10.00-14.00
Cr		18.00-20.00	18.00-20.00	18.00-20.00	16.00-18.00	16.00-18.00	16.00-18.00	17.00-19.00	18.00-20.00	16.00-18.00
Mo		-	-	-	2.00-3.00	2.00-3.00	2.00-3.00	-	-	2.00-3.00
N		-	-	0.10-0.16	-	-	0.10-0.16	0.20-0.40	0.10-0.16	0.10-0.16





ASTM A688 U огъване от неръждаема стомана Размерна толерантност

ASTM A688 U bend tube tolerance of outside should be accordance with specification A1016/M, the bent portion of U tubes for R =2 XD or greater, tolerance shall deviate from the nominal diameter prior to bending by more than 10 % if less than 2 XD is specified, tolerances could be greater, minimum wall thickness shall not exceed +20 % − 0, Средната дебелина на стената е 10 % от номиналната дебелина на стената, толерантността към стената на огъната не трябва да бъде по -малка от стойността, определена от уравнението: 4RT/(4R+D).

Толерантност на дължината на краката на тръбата

Дължина на крака, ft (m)	Плюс толеранс, в (mm)
<= 20 (6)	1/8 (3.2)
>20(6), <=30(9)	5/32 (4.0)
>30 (9), <=40 (12.2)	3/16 (4.8)

Скуп на краищата толерантност

Тръба od, in, (mm)	Толерантност, в, (mm)
<=5.8 (15.9)	0.010 (0.25)
>5.8 (15.9), <=1 (25.4)	0.016 (0.4)

В сравнение със спецификацията ASTM A249/A268, ASTM A688 изисква повече и специфични тестове, за да осигури високо- качествена тръба и по -строги допустими отклонения.



Опаковка
Всички тръби трябва да бъдат опаковани и блокирани по такъв начин, че да се предотвратят щети при обикновена работа и транспортиране. Кутиите трябва да бъдат конструирани по такъв начин, че да не са необходими нокти, скоби, винтове или подобни крепежни елементи, за да се затвори и закрепи кутията, след като епруветките са поставени в кутията. Кутията трябва да бъде облицована с пластмасов лист или парични материали, така че да се предотврати замърсяването на хлорид на тръбата по време на обработка, транспортиране и съхранение.

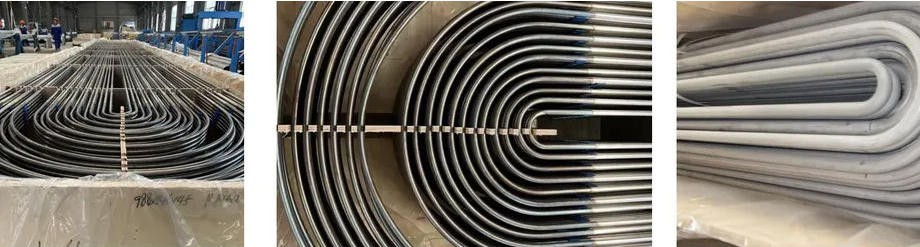

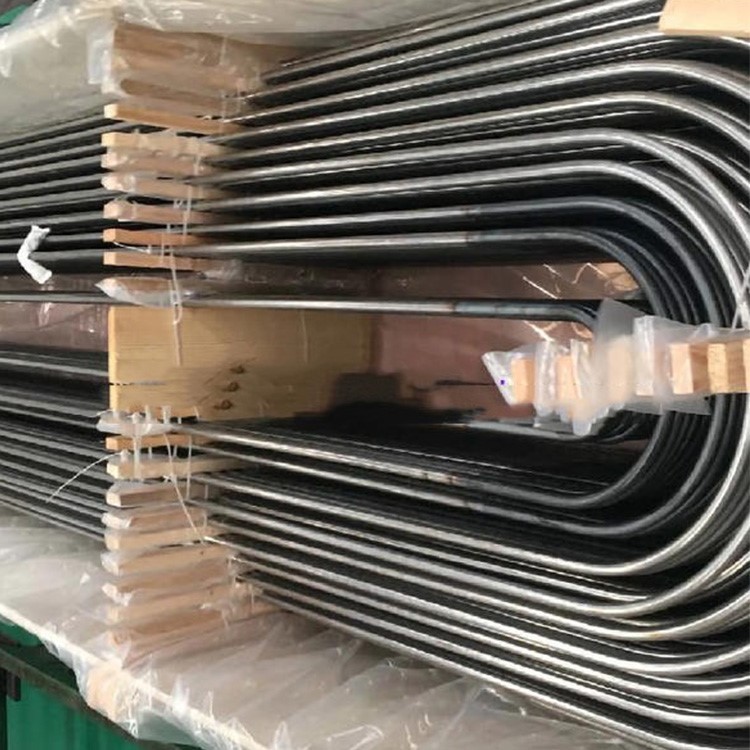

Пакет в водоустойчиви хартиени снопове и поставени в калъфи от шперплат. ASME SA688 SA213 TP316L Неръждаема стомана U Bend Tube Pictures, както по -долу:
